Вал и ротор насоса Д500-65 и 1Д500-63

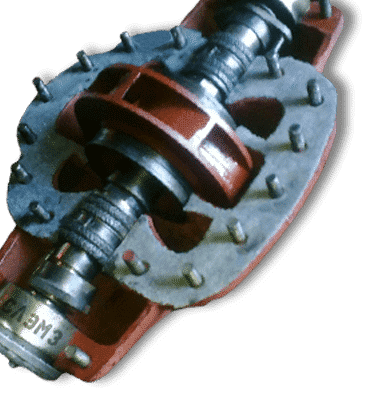

Ротор в сборе насоса Д500-65 и 1Д500-63

Ротор в сборе насоса Д500-65 и 1Д500-63 от «СЛЭМЗ»

Оборудованный согласно самых высоких технических стандартов производственный цех «Слобожанского завода» выпускает самые надежные в Украине роторы к насосам Д500-65. В постоянной битве за качество деталей мы применяем только самые проверенные материалы, следим за точностью обработки и качеством литья, балансируем с помощью лазерных технологий. При этом «СЛЭМЗ» дает самую низкую по Украине цену.

Мы стремимся, чтобы каждый заказанный ротор насоса 1Д500-63 приезжал к заказчику за 24 часа и даем гарантию 12 месяцев.

Получить счёт

Характеристики деталей Д 500-65 и 1Д 500-63

Основные размеры крыльчаткиНасосы Д 500-65 и 1Д 500-63 – одноступенчатые с горизонтальным расположением вала, применяются для перекачивания воды и других сходных по вязкости и химической активности жидкостей. До 1973 года маркировка 10Д-6. Основные производители — «Сахгидромаш» Украина и «Ливгидромаш» Россия.

Насос 1Д500/63 — модернизированная версия Д500/65. Более компактный и легкий, но с совершенно другими размерами и чертежами деталей

Ротор в сборе 1Д500-63 или Д500-65 – системный узел, состоящий из рабочего колеса, вала, втулок, подшипников, гайки, полумуфт, уплотняюших колец и шпонки закрепленных на валу. Опорой ротора служат радиальные подшипники, которые устанавливаются в стаканы подшипников. Также на вал устанавливается одинарное или двойное сальниковое уплотнение для предотвращения утечки жидкости. Стандартное вращение — левое (против часовой стрелки)

Основные размеры ротора Д500-65

Для простоты сверки чертежей роторов используют размеры рабочего колеса и конца вала.

L, ммD, ммD1, ммD2, ммB, ммN, ммK, мм
Д500-651854651306827
1Д500-632104552106840

Внимание. В таблице указан только один из вариантов размерности ротора Д500-65. В 1Д500-63, предыдущих модификациях, либо у других заводов-изготовителей возможны другие размеры. «Слобожанский завод» изготовит вал и ротор под любой насос д 500-65.

Взаимозаменяемость и особенности

Найти ротор или вал к насосу, произведенному в Украине несложно. Предприятия с крупными сборниками чертежей и опытными сотрудниками, как «Слобожанский завод», помогут по нескольким размерам ротора определить модификацию насоса Д500-65 или 1Д500-63 и изготовить нужную деталь или узел.

При самостоятельном подборе учитывайте, что насосы 10Д-6, 1Д500-63 и Д500-65 изготовлены по разным чертежам. И что каждый насос имел ряд модификаций, которые сказывались на особенностях и размерах узлов. Также, параметры ротора насоса Д500-65 производителей «Ливгидромаш» и «Сахгидромаш» могут быть не взаимозаменяемы.

С 1973 года маркировкаС 1982 года маркировкаДополнительно с 1990 года
10Д-6Д500-651Д500-63

Чертеж ротора насоса Д500-65

Строение и детали ротора насоса 1Д500-63 и Д500-65 приведены на чертеже ниже.

Чертеж ротора в сборе Д, 1Д

Купить ротор насоса Д500-65 и другие детали

Подбирайте другие запчасти насосов 1Д500-63 и Д500-65 вместе со «Слобожанским заводом»: Рабочее колесо, корпус насоса и подшипника, другие детали.

Вы можете купить детали устаревших насосов 10Д-6, заказать изготовление нестандартных деталей или новый насос целиком.
Запчасти СЛЭМЗ к насосам. Баннер

Качественные валы и роторы насоса Д500-65 и 1Д500-63 по заводской цене.
