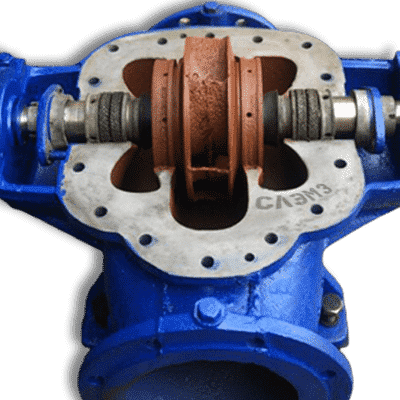

Ротор в сборе насоса Д1600-90 и 1Д1600-90 от «СЛЭМЗ»

Роторы к насосам Д1600-90 – это великолепное качество литья, сверхточная обработка, филигранная балансировка. Наши запчасти без проблем работают в насосах Д, 1Д, укрепляют надежность и увеличивают КПД агрегатов.

Заказать и купить ротор к насосу 1Д1600-90 займет у Вас не более 15 минут благодаря нашим опытным техническим консультантам. А заказанная деталь приедет к Вам менее чем за 24 часа.

Получить счёт

Характеристики деталей 1Д 1600-90 и Д 1600-90

Основные размеры крыльчаткиНасосы Д 1600-90 и 1Д 1600-90 – одноступенчатые с горизонтальным расположением вала, применяются для перекачивания воды и других сходных по вязкости и химической активности жидкостей. До 1973 года маркировка 14НДС. Основные производители — «Сахгидромаш» Украина и «Ливгидромаш» Россия.

Насос 1Д1600/90 — модернизированная версия Д1600/90. Более компактный и легкий, но с совершенно другими размерами и чертежами деталей

Ротор в сборе 1Д1600-90 или Д1600-90 – системный узел, состоящий из рабочего колеса, вала, втулок, подшипников, гайки, полумуфт, уплотняюших колец и шпонки закрепленных на валу. Опорой ротора служат радиальные подшипники, которые устанавливаются в стаканы подшипников. Также на вал устанавливается одинарное или двойное сальниковое уплотнение для предотвращения утечки жидкости. Стандартное вращение — левое (против часовой стрелки)

Основные размеры ротора Д1600-90

Для простоты сверки чертежей роторов используют размеры рабочего колеса и конца вала.

L, ммD, ммD1, ммD2, ммB, ммN, ммK, мм
Д1600-90250540384,510037,2
1Д1600-90255540275100224064

Внимание. В таблице указан только один из вариантов размерности ротора Д1600-90. В 1Д1600-90, предыдущих модификациях, либо у других заводов-изготовителей возможны другие размеры. «Слобожанский завод» изготовит вал и ротор под любой насос д 1600-90.

Взаимозаменяемость и особенности

Найти ротор или вал к насосу, произведенному в Украине несложно. Предприятия с крупными сборниками чертежей и опытными сотрудниками, как «Слобожанский завод», помогут по нескольким размерам ротора определить модификацию насоса Д1600-90 или 1Д1600-90 и изготовить нужную деталь или узел.

При самостоятельном подборе учитывайте, что насосы 14НДС, 1Д1600-90 и Д1600-90 изготовлены по разным чертежам. И что каждый насос имел ряд модификаций, которые сказывались на особенностях и размерах узлов. Также, параметры ротора насоса Д1600-90 производителей «Ливгидромаш» и «Сахгидромаш» могут быть не взаимозаменяемы.

С 1973 года маркировкаС 1982 года маркировкаДополнительно с 1990 года
14НДСД1600-901Д1600-90

Чертеж ротора насоса Д1250-125

Строение и детали ротора насоса 1Д1250-125 и Д1250-125 приведены на чертеже ниже.

Чертеж ротора в сборе Д, 1Д

Купить ротор насоса Д1600-90 и другие детали

Подбирайте другие запчасти насосов 1Д1600-90 и Д1600-90 вместе со «Слобожанским заводом»: Рабочее колесо, корпус насоса и подшипника, другие детали.

Вы можете купить детали устаревших насосов 14 НДС, заказать изготовление нестандартных деталей или новый насос целиком.
Запчасти СЛЭМЗ к насосам. Баннер

Качественные валы и роторы насоса Д1600-90 и 1Д1600-90 по заводской цене.
